JTAG Hat convierte Raspberry Pi en un depurador en red

Durante el último año, más o menos, hemos notado un aumento definitivo en la cantidad de personas que usan OpenOCD en la Raspberry Pi. Es una solución económica y conveniente para hurgar con varios microcontroladores y dispositivos integrados, pero no siempre los más elegantes. Buscando mejorar un poco la situación, (Matthew Mets) ha estado trabajando en un sombrero JTAG especialmente diseñado para limpiar un poco las cosas.

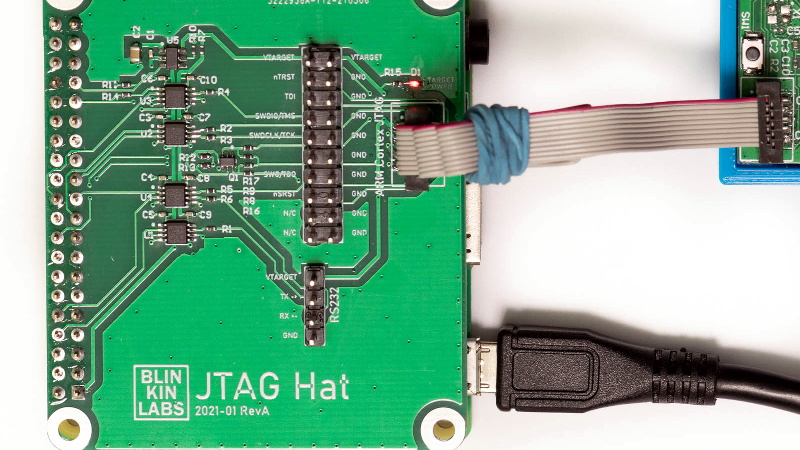

Los cambiadores de nivel integrados le permiten conectarse a interfaces JTAG y SWD de 1.8 a 5 V, y si alimenta el dispositivo de destino desde el propio Pi, incluso hay soporte para medir el voltaje y la corriente. Para conectarse a su objetivo, la placa de hardware abierta cuenta con un encabezado de pines "heredado" perfecto para cables de puente, así como un conector de depuración Cortex dedicado de 10 pines. Ya sea que haga girar el suyo propio o compre uno ensamblado, ciertamente parece una herramienta que vale la pena tener a mano si a menudo se encuentra trabajando con los chips adecuados.
Además de los archivos de diseño para el hardware, (Matthew) también ha proporcionado una buena documentación sobre cómo poner en funcionamiento el lado del software. Comenzando con una tarjeta SD en blanco, lo guía a través de la configuración inicial de Raspberry Pi hasta la instalación y configuración de una versión parcheada de OpenOCD diseñada para admitir JTAG Hat.
Si pasa más tiempo trabajando con chips AVR de 8 bits, no se preocupe. El año pasado cubrimos un proyecto similar para convertir el SBC Linux favorito de todos en una potencia de desarrollo de microcontroladores todo en uno.
