Los compromisos de la documentación de hardware de Raspberry Pi

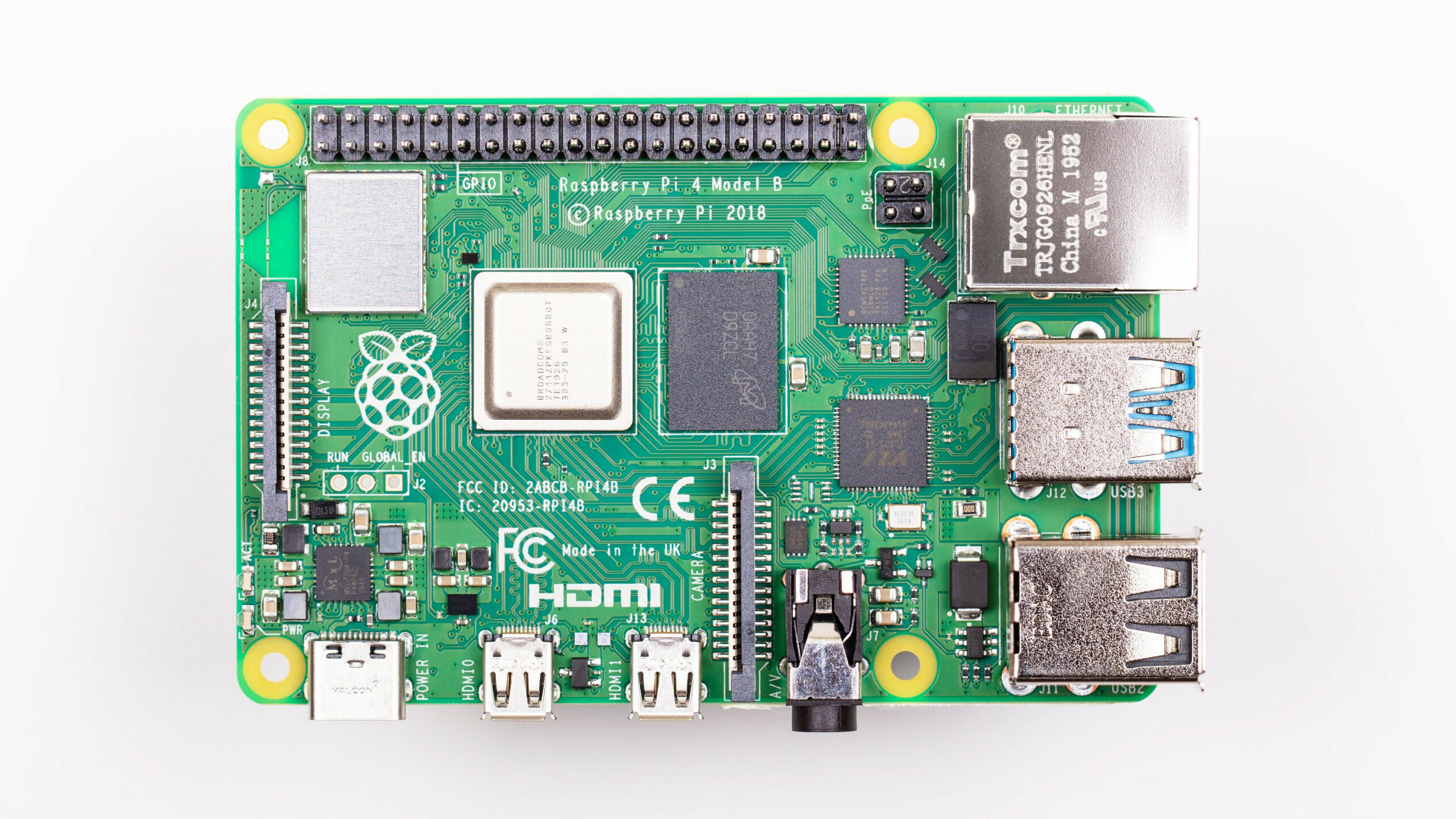

[Rowan Patterson] nos informó sobre un ticket reciente que abrió en el repositorio de GitHub de documentación de Raspberry Pi. Preguntó por el la falta de actualizaciones a los esquemas de alimentación USB-C de Raspberry Pi 4 para esta placa. Puede recordar que el problema de alimentación del USB-C cubierto por nosotros en julio de 2019, sin embargo, el funcionario actual Esquemas de Raspberry Pi 4 todavía muestran la implementación defectuosa, con los pines CC en corto, casi dos años después.
[Alasdair Allan], responsable de la documentación de Raspberry Pi, mencionó que están en el proceso de mover su documentación de Reducción a AsciiDoc, y dijo que no tendrían tiempo para nuevos cambios hasta que estuvieran hechos. Pero luego [James Hughes], ingeniero de software principal de Raspberry Pi, mencionó que es posible que los esquemas no se actualicen incluso después de este cambio debido a la falta de mano de obra.
Como enfatizó [James], su hardware probablemente nunca estará abierto, debido a los acuerdos de confidencialidad firmados con Broadcom. La solución de compromiso siempre ha sido publicar esquemas periféricos limitados. Sin embargo, ahora incluso esos esquemas limitados pueden no mantenerse al día con las revisiones de la placa.
Una solución fácil para los esquemas de Raspberry Pi 4 sería que alguien de la comunidad realizara ingeniería inversa de los cambios exactos realizados en el diseño de la placa Raspberry Pi 4 y los marque en un esquema revisado. Esto debería ser poco más que la adición de una segunda resistencia de 5.1 kΩ, de modo que CC1 y CC2 estén conectados a tierra a través de su propia resistencia, en lugar de estar en cortocircuito.
Aún así, es posible que desee que Raspberry Pi actualice los esquemas por usted, especialmente porque tienen versiones actualizadas internamente. Pero los NDA los obligan a duplicar sus esfuerzos, y al menos en este momento eso significa que sus esquemas públicos no reflejan la realidad de su hardware.
